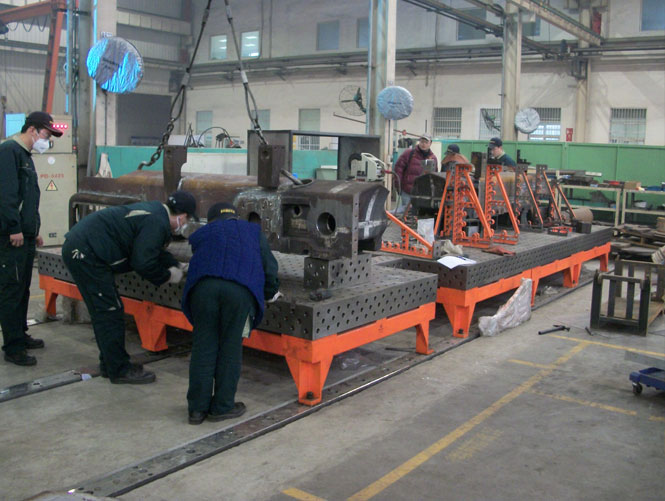

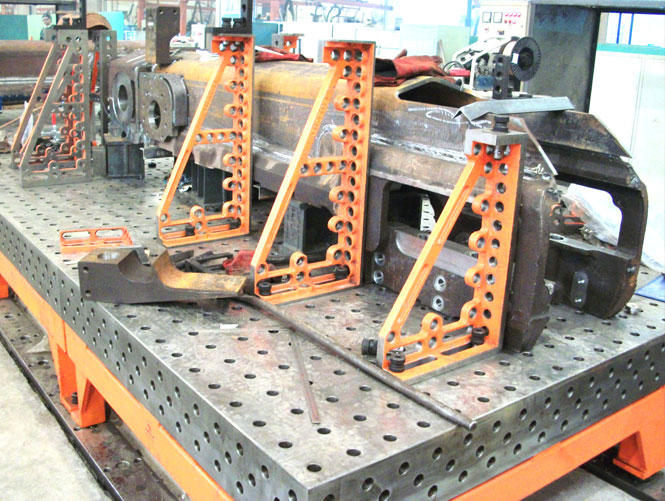

为徐工集团提供的三维焊接工装

　　三维孔系组合柔性焊接工艺装备。

　　三维：代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。

　　孔系：这套夹具的主要 点 是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销 能使装配变得 快捷方便，定位 。

　　组合：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。

　　柔性：因为有上述功能整套装备可根据产品的变化而变化，一套夹具 可完成几个产品或几十个产品的需求，从而大大的加快了产品的研发、试制的进程，节省大量的人力、物力和财力(环保和低碳产品)。

　　焊接：本产品是专为焊接制品的制造而设计的通用夹具;用于焊接 方便、灵活、 ，与传统的焊接方式 许多。

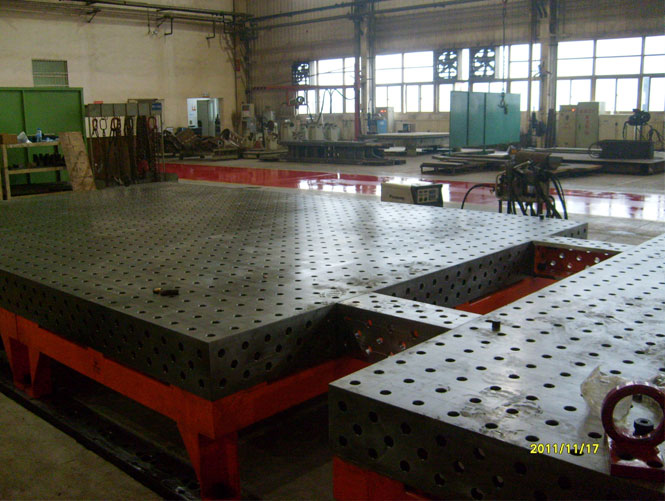

　　三维钢件平台尺寸： (材料q345 也可以称16mn)

　　长x宽(mm):

　　1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

　　三维铸件平台尺寸： (铸铁ht300)

　　2000x1000/2400x1200/3000x1500

　　所有三维平台侧面高度为200mm

　　二维平台尺寸：

　　1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

　　孔尺寸：

　　φ28系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm

　　φ16系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm，

　　工作台立柱分三种形式：高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
